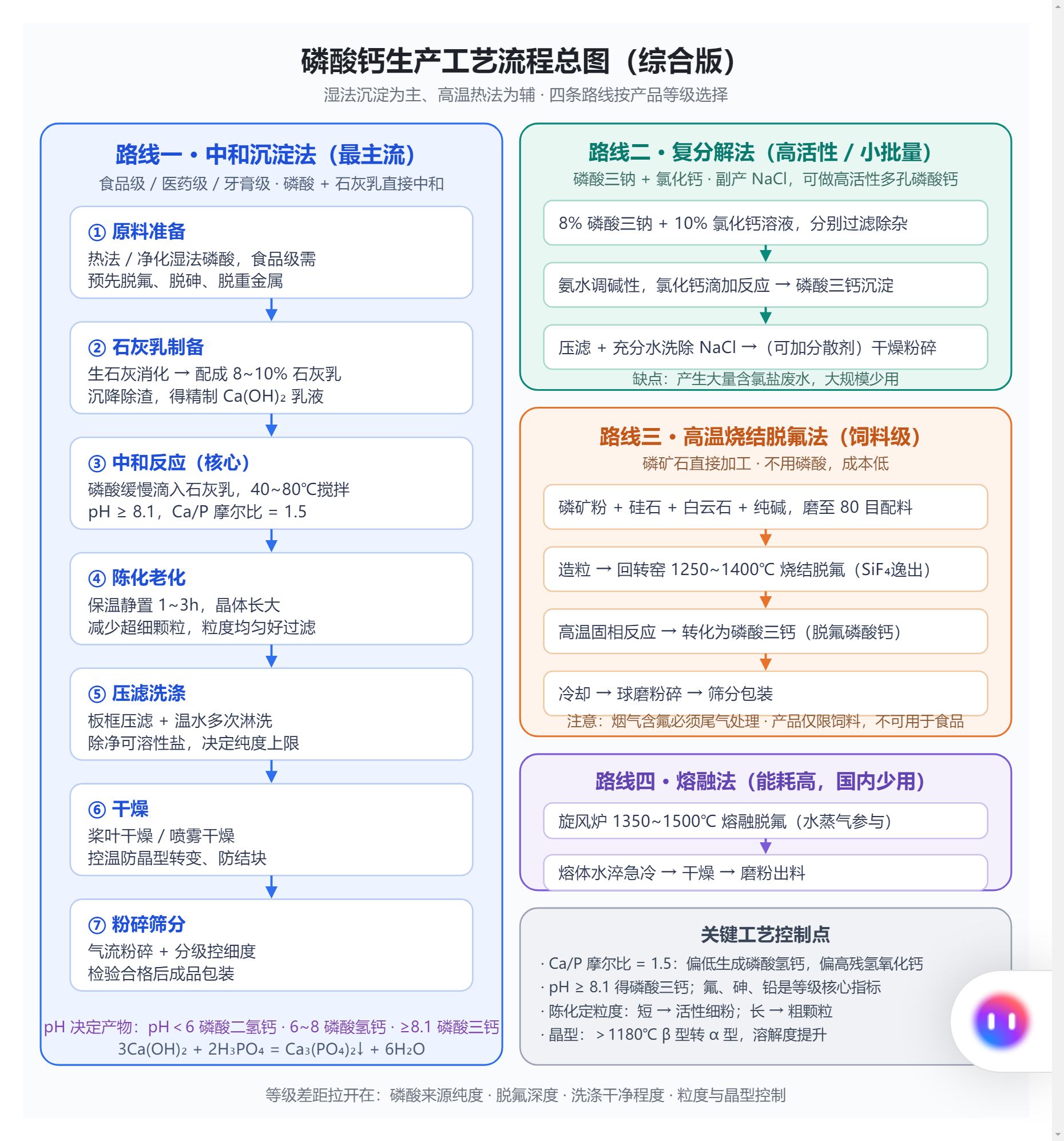

工业主流分为湿法沉淀（中和法、复分解法，食品 / 医药）、高温热法（烧结 / 熔融脱氟，饲料级）两大类。

一、中和沉淀法（最主流，食品/医药/牙膏级）

第1步：原料准备

• 磷酸来源二选一：热法磷酸（电炉炼黄磷再燃烧水吸制得，杂质 ppm 级，成本高）用于高端食品、医药；净化湿法磷酸（硫酸分解磷矿后脱氟除杂，成本低）用于普通食品、饲料级

• 食品级/医药级必须先对磷酸脱氟、脱砷、脱重金属，这是等级的分水岭

• 石灰用食品级生石灰/熟石灰

第2步：石灰乳制备
生石灰加水消化，配成 8~10% 石灰乳，沉降除渣除去泥沙，得精制 Ca(OH)₂ 乳液。石灰要先用热水化开、过筛，否则杂质直接进产品。

第3步：中和反应（核心）

• 反应釜搅拌，磷酸缓慢滴入石灰乳（以石灰乳为底料，让体系始终偏碱，避免局部酸性先生成磷酸氢钙）

• 温度 40~80℃，pH ≥ 8.1，Ca/P 摩尔比严格 = 1.5

• pH 偏低 → 混入磷酸氢钙杂质；石灰过量 → 残留氢氧化钙

• 记住这条规律：pH＜6 生成磷酸二氢钙（水溶性，食品膨松剂）；pH 6~8 生成磷酸氢钙（牙膏摩擦剂、钙片）；pH≥8.1 才是磷酸三钙

第4步：陈化老化
浆料保温静置 1~3h，让细小晶体长大、晶格长完整。陈化时间直接决定粒度：短陈化 → 高活性细粉；长陈化 → 颗粒粗大。跳过这步会粒径不均、过滤慢、易结块，牙膏级和医药级尤其讲究。

第5步：过滤洗涤
板框压滤得滤饼，温水多次淋洗除净可溶性盐。氟、砷、重金属能否达标，就看这一步洗得干不干净——洗涤程度决定纯度上限。

第6步：干燥
桨叶干燥或喷雾干燥。温度不能过高——过高会脱结晶水、晶型转变，影响性能。

第7步：粉碎筛分
气流粉碎+分级控制细度（如食品级要求 99% 过 150μm 筛），检验合格后包装。

二、复分解法（高活性/小批量路线）

1. 分别配制 8% 磷酸三钠、10% 氯化钙溶液，过滤除杂

2. 反应釜加少量氨水维持碱性，氯化钙溶液滴加到磷酸三钠溶液中，生成磷酸三钙沉淀

3. 压滤，充分水洗除净副产 NaCl（关键，盐分残留直接影响产品品质）

4. 可加少量分散剂，制高活性多孔磷酸钙（这是它存在的意义——中和法做不出的活性）

5. 干燥、粉碎筛分

定位：反应温和、易控制，但副产大量含氯盐废水，大规模生产少用，适合小批量高附加值产品。

三、高温烧结脱氟法（饲料级主力）

特点：不用磷酸，磷矿直接加工，成本最低。

1. 磷矿石、硅石、白云石、少量纯碱破碎球磨至 80 目，混合配料

2. 造粒后送回转窑，1250~1400℃ 烧结；硅石作脱氟助剂，氟以 SiF₄ 气体逸出（尾气必须吸收处理）

3. 高温固相反应转化为磷酸三钙

4. 冷却、球磨、筛分得饲料级脱氟磷酸钙

限制：氟含量必须严格控制，产品只能做饲料，不能进食品领域。

四、熔融法（补充路线）

配料送旋风炉 1350~1500℃ 熔融，水蒸气参与脱氟，熔体水淬急冷后干燥磨粉。能耗比烧结法更高，国内应用较少。

五、贯穿全部路线的关键控制点

1. Ca/P 摩尔比 = 1.5：偏低生成磷酸氢钙，偏高残留氢氧化钙——做磷酸三钙的命门

2. pH 定产物种类（见路线一第3步的三段规律）

3. 杂质控制：氟、砷、铅、重金属是食品/饲料级的核心指标，靠“原料纯度 + 洗涤深度”双保险

4. 陈化时间定粒度：想要活性细粉就短陈化，想要粗颗粒就长陈化

5. 晶型转变：β-磷酸三钙加热超过 1180℃ 转 α 型，溶解度提升（医药骨修复材料会用这个特性）

6. 概念区分：磷酸钙是统称，工业常说三种——磷酸三钙 Ca₃(PO₄)₂、磷酸氢钙 CaHPO₄、磷酸二氢钙 Ca(H₂PO₄)₂，同一套设备靠调 pH 和 Ca/P 比就能切换产品

总之：骨架就是“钙源 + 磷源 = 沉淀”，但磷酸怎么来（热法/湿法净化）决定纯度上限，钙磷怎么配（pH、Ca/P 比、陈化）决定产物种类和粒度，洗涤和脱氟干不干净决定最终等级——这也是肥料级和食品级能差出好几倍价格的根源。
